一、产品简介

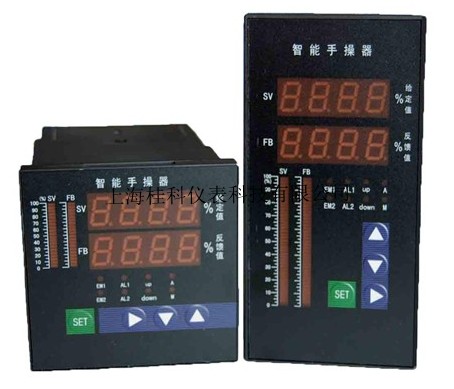

    GK-600智能手操器从功能上分有纯手操和手自动手操两形式,纯手操只与电动执行器相连接,通过面板开关键直接控制执行机构的正,反转,具备手自动功能的手操器安装于执行器的控制系统(调节器或计算机控制的DCS,PLC系统)之间,当手操器处于手动状态时由手操器直接控制执行器,处于自动状态时执行器的控制权交给自动控制系统,此时的手操器相当于伺服放大器,将来自控制系统的控制电流信号转为开关信号或隔离的控制电流信号,控制电动执行器或电气阀门定位器动作..

从控制信号类型分有D型和Q型两种输出控制方式,D型手操器内含伺服放大器,通过人工按动面板的按键来控制DKJ等系列电动执行机构的正,反转,Q型输出0-10mA或多或4-20mA控制电流,控制内含伺服放大器的电子型执行机构.



二、性能特点

D型手操器内含伺服放大器,直接驱动DKJ等由电源正,反开关控制的执行机构.

Q型可以输出隔离型控制电流,其输出电流的高隔离性可保证对被控执行机构进行控制稳定.

可设置阀位限幅幅值,确保执行器在设定的安全阀位范围内安全运转.

可设置阀位控制动作灵敏度,以保证执行器的使用寿命.

具备手/自动切换功能,广泛适用于计算机,调节器或DCS,PLC等自动控制系统.

阀位反馈信号可以为电流,电压,电阻等多种形式输入,适用于各类执行器.



三、性能指标

通用的技术指标请参照本手册中的<数显仪表通用技术指标>,特殊技术指标如下:

输入信号:4-20mA,0-10mA,1-5V,0-5V,线性电阻0-400Ω.

阀位反馈准确度:±1.0%×满量程

反馈信号的再输出准确度:±1.0%×满量程

D型负载能力:6A/220V,交流过零触发.

Q型电流负载能力:750Ω



四、选型方法

型号							说明
GK-600	×	×	×	×	×	×	智能手操器
控制输出	D						开关输出
	Q						4-20mA电流输出
控制方式		1					纯手操
		2					手、自动
控制功能							缺省为无EM控制功能
			1				具备EM控制功能
阀位反馈变送输出							缺省为无阀位反馈再输出
				F			有阀位反馈再输出
供电方式							缺省为交流220V
					A		线性电源AC 220V
					D		直流24V
外形尺寸：高×宽×深(mm)						0	160×80×88横式
						1	80×160×88竖式
						2	96×96×88方型
