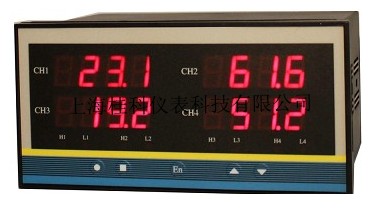

智能四通道温度显示仪
一、概述
GK-404智能四通道温度显示仪与各类传感器、变送器配合使用，可同时对四路温度（暂时本公司只做四通道温度）、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集和通讯。 如若需要输入其他信号方式进行显示控制、变送输出、数据采集和通讯。建议选用上海桂科仪表科技有限公司无纸记录仪。可来电咨询。
二、功能特点
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，可以满足特殊的功能要求
具有自校准、人工校准和对传感器修正的功能
完善的网络通讯功能，与各种带串行输入／输出的设备进行双向通讯，组成网络控制系统
三、主要技术指标
基本误差：0.5%FS或0.2%FS±1个字
分 辨 率：1/20000、14位A/D转换器
显示方式：四排四位LED数码管分别同时显示
报采样周期：0.2秒
报警输出：每个通道可分别带1个报警，报警方式、报警灵敏度可设置，继电器输出触点容量AC220V/1A。
变送输出：每个通道可分别带4-20mA、0-10mA、1-5V、0-5V隔离输出
精 度：±0.1%FS，12位D/A
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定。
馈电输出：DC24V/50mA
电源：开关电源85——265VAC 功耗4W以下
外形尺寸：160*80*125mm（横式）80×160×125mm（竖式）
四、选型表
五、输入信号类型表|
型谱
|
说明
|
|||||||||||
|
GK-404
|
|
智能四通道温度显示仪
|
||||||||||
|
外型尺寸
|
A
|
|
横式160×80×125mm
|
|||||||||
|
A/S
|
|
竖式80×160×125mm
|
||||||||||
|
第一通道输出方式
|
B1
|
|
继电器报警输出
|
|||||||||
|
X1
|
|
模拟量变送输出
|
||||||||||
|
第二通道输出方式
|
B2
|
|
继电器报警输出
|
|||||||||
|
|
X2
|
|
模拟量变送输出
|
|||||||||
|
第三通道输出方式
|
B3
|
|
继电器报警输出
|
|||||||||
|
X3
|
|
模拟量变送输出
|
||||||||||
|
第四通道输出方式
|
B4
|
|
继电器报警输出
|
|||||||||
|
X4
|
|
模拟量变送输出
|
||||||||||
|
通讯输出
|
P
|
|
微型打印机
|
|||||||||
|
R
|
|
串行通讯RS232
|
||||||||||
|
S
|
|
串行通讯RS485
|
||||||||||
|
供电输出
|
|
|
220VAC供电
|
|||||||||
|
W
|
|
DC24V供电
|
||||||||||
|
第一通道输入信号
|
1Sn
|
|
见输入类型表
|
|||||||||
|
第二通道输入信号
|
2Sn
|
|
见输入类型表
|
|||||||||
|
第三通道输入信号
|
3Sn
|
|
见输入类型表
|
|||||||||
|
第四通道输入信号
|
4Sn
|
见输入类型表
|
||||||||||
| 参数提示符 | 输入信号内容 | 参数提示符 | 输入信号内容 |
| tc-K | K型 | rtd | 0-400Ω |
| tc-S | S型 | 1000 | Pt1000 |
| tc-E | E型 | bA1 | BA1 |
| tc-b | B型 | bA2 | BA2 |
| tc-t | T型 | 0-50 | 0-50mA |
| tc-n | N型 | 0-5V | 0-5V |
| tc-j | J型 | 1-5V | 1-5V |
| P100 | Pt100 | 0-20 | 0-20mA |
| C100 | Cu100 | 0-10 | 0-10mA |
| Cu50 | Cu50 | 4-20 | 4-20mA |
