雷达液位计
一、产品概述
1.1 简介

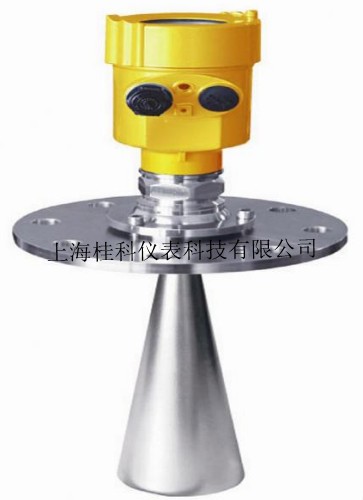

GKD803系列6G智能雷达物位计
传感器是先进的雷达式物位测量仪表，测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4~20mA模拟信号。
GKD803系列雷达物位计
1.2 应用
● 适用介质：液体,特别是带有压力及挥发性液体
●应 用：原油、轻油液位测量；氢氧化铝液位测量；原煤、石灰石仓位测量；焦碳料位测量；
●防爆认证：Exia IIC T6 Ga/ Exd ia IIC T6 Ga
●测量范围：35m
●天 线：喇叭天线
●频 率：6 GHz
●过程温度：（-40～250）℃
●测量精度：±10mm
●过程压力：（-0.1～4）MPa
●信号输出：（4～20）mA/HART
●现场显示：四位LCD可编程
●电 源：两线制（DC24V）；四线制（DC24V/AC220V）
●重 复 性：± 1mm
●外 壳：铝合金
●过程连接：法兰(选配)
●采用先进的非接触式测量
1.3测量原理
高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
GKD803系列智能雷达物位计技术参数：
二、基本参数
工作频率 ：6 GHz
重 复 性 ：±1mm
辨 率 ：1mm
采 样 ：回波采样55次/s
响应速度 ：＜0.2s(根据具体使用情况而定)
电流信号 ：4~20mA
精 度 ：＜0.1%
天线材质
803： 不锈钢
通讯接口
HART通讯协议
过程连接
803：不锈钢法兰DN100、DN150、DN200
电 源：两线：24V DC(±10%)，波纹电压：1Vpp
四 线：220VAC
耗电量：max 22.5mA
环境温度：－40℃…＋70℃
容器压力（表压）：－0.1…4Mpa
防爆认证 ：ExiaIICT6 Ga/Exd〔ia）IICT6 Ga
防护等级：IP67
两线制接线：供电和信号输出共用一根两芯导线
电缆入口：2个M20×1.5（常规），电缆直径5~9mm
