高频雷达液位计

1、产品概述：

  GKD90X系列传感器是26G高频雷达式物位测量仪表，测量最大距离可达70米。天线被进一步优化处理，新型快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于反应釜、固体料仓等一些复杂的测量条件。
原理：
  雷达物位天线发射较窄的微波脉冲，经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收，将信号传输给电子线路部分自动转换成物位信号（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的）。


测量的基准面是：螺纹底面或法兰的密封面。
注：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）。

26G高频雷达物位计特点：
天线尺寸小，便于安装；非接触雷达，无磨损，无污染。
几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。
严重粉尘环境对高频物位计工作影响不大。
波长更短，对在倾斜的固体表面有更好的反射。
波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
测量盲区更小，对于小罐测量也会取得良好的效果。
高信噪比，即使在波动的情况下也能获得更优的性能。
高频率，是测量固体和低介电常数介质的最佳选择。

2、26G高频雷达物位计仪表介绍

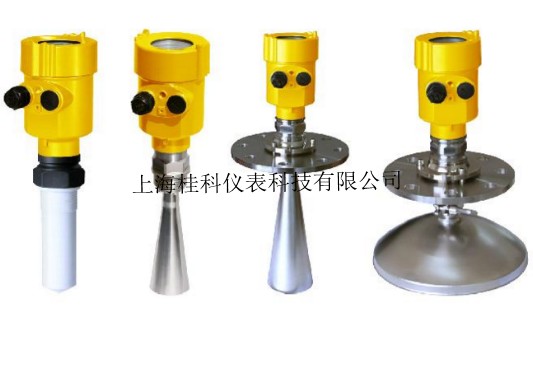

GKD901

应   用：各种腐蚀的液体
测量范围：20米
过程连接：螺纹、法兰
介质温度：-40～120℃
过程压力：-0.1～0.3MPa
精   度：±5mm
防护等级：IP67
频率范围：26GHz
防爆等级：ExiaⅡCT6 Ga
信号输出：4~20mA/HART(两线/四线)；RS485/Mod bus

GKD902

应   用：耐温、耐压、轻微腐蚀的液体
测量范围：30米
过程连接：螺纹、法兰
介质温度：-40～150℃
过程压力：-0.1～4.0MPa
精   度：±3mm

防护等级：IP67
频率范围：26GHz
防爆等级：ExiaⅡCT6 Ga
信号输出：4~20mA/HART(两线/四线)；RS485/Mod bus

GKD903

应   用：固体料、强粉尘、易结晶、 结露场合
测量范围：70米
过程连接：万向法兰
介质温度：-40～250℃
过程压力：-0.1～0.1MPa
精   度：±15mm
防护等级：IP67
频率范围：26GHz
防爆等级：ExiaⅡCT6 Ga
信号输出：4~20mA/HART(两线/四线)；RS485/Mod bus

GKD904

应   用：固体料、强粉尘、易结晶、 结露场合
测量范围： 70米
过程连接：万向法兰
介质温度：-40～250℃
过程压力：-0.1～0.1MPa
精   度：±15mm
防护等级：IP67
频率范围：26GHz
防爆等级：ExiaⅡCT6 Ga
信号输出：4~20mA/HART(两线/四线)；RS485/Mod bus

GKD905

应   用：固体颗粒、粉料
测量范围：液体30米/固块20米/固粉15米
过程连接：螺纹、法兰
介质温度：-40～250℃
过程压力：-0.1～4.0MPa(平板法兰)；-0.1～0.1MPa（万向法兰）

精   度：±10mm
防护等级：IP67
频率范围：26GHz
防爆等级：Exia ⅡC T6 Ga
信号输出：4~20mA/HART(两线/四线)；RS485/Mod bus

GKD906

应   用：卫生型液体存储容器、强腐蚀性容器
测量范围：20米
过程连接：法兰
介质温度：-40～150℃
过程压力：-0.1～0.1MPa
精   度：±3mm
防护等级：IP67
频率范围：26GHz
防爆等级：ExiaⅡCT6 Ga
信号输出：4~20mA/HART(两线/四线);RS485/Mod bus
