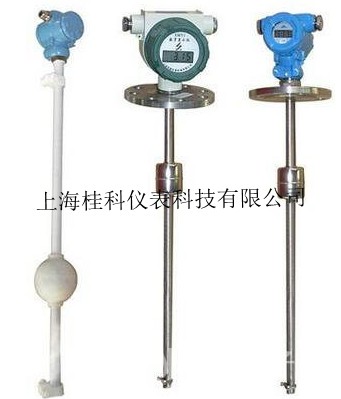

浮球液位变送器
一 、产品概述
GK-UQD-91系列浮球液位变送器由液位传感器和电流转换器两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加数字信号输出。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。该浮球液位变送器广泛使用于炼油、化工、造纸、食品、及污水处理等行业。
GK-UQD-91系列浮球液位变送器由液位传感器和电流转换器两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加数字信号输出。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体，并能克服液体的泡沫所造成的假液位的影响。该浮球液位变送器广泛使用于炼油、化工、造纸、食品、及污水处理等行业。
二、产品特点
结构简单：浮球液位变送器无任何可动或弹性元件，因此可靠性极高，维护量极少。
安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。
调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。
用途广泛：适用于高温高压、强腐蚀等介质的液位测量。
技术参数
测量范围：500~6000mm内由用户任意选择
输出信号：4~20mA DC
准确度：±10mm
介质密度：≥0.7g/cm
介质粘度：≤1.25 St（1=10m/S）
工作温度：-40~+60℃
负载阻抗：620Ω
供电电压：24VDC
出线口接头：内螺纹M20×1.5
连接法兰：HG20592~20635－97 DN100 PN1.6、2.5MPa，其它法兰标准如GB，HGJ，ANSI等用户注明
防爆标志：隔爆型dIIBT4
浮球材料 ：0Cr18Ni9，聚四氟乙烯
有效检测范围：0-0.5-6m
变送器准确度：±1.5%(测量高度H＞1000 mm) ±2.5%(测量高度500 mm≤H≤1000 mm)。
承压范围：负压、常压、高压(32MPa以下)
介质温度：-20～800℃（常温）
适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质
输出信号：4-20mA、二线制
供电电源：负载电阻 0-750Ω DC24V
固定方式：支架安装或法兰安装DN80、DN100
三、产品选型
|
型 号 |
代 码 |
说 明 |
|||||
|
GKUQD-91 |
-□ |
-□ |
-□ |
□ |
□ |
□ |
|
|
量程（mm） |
|
|
|
|
|
|
量程500mm＜H＜5500mm |
|
介质密度 |
|
kg/m3 |
|
|
|
|
密度＞0.7 |
|
安装方式 |
|
-0 |
|
|
|
支架安装 |
|
|
-1 |
|
|
|
DN80 PN0.6 |
|||
|
-2 |
|
|
|
DN100 PN0.6 |
|||
|
-T |
|
|
|
特殊说明 |
|||
|
材质 |
|
1 |
|
|
304 |
||
|
2 |
|
|
316 |
||||
|
3 |
|
|
PP（常压） |
||||
|
输出信号 |
|
1 |
|
电流4~20mA输出 24VDC供电 |
|||
|
T |
|
特殊要求 |
|||||
|
显示方式 |
|
N |
不带现场显示功能 |
||||
|
LED |
带现场显示功能 |
||||||
