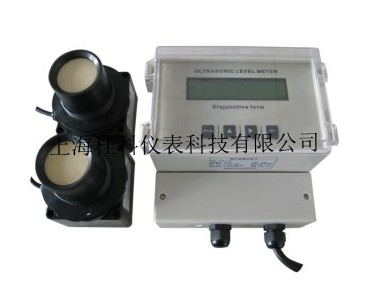

超声波液位差计
一、产品概述
衷心感谢您选购GKW-600D超声波液位差计！
GKW-600D超声波液位差计拥有全新的信号处理技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特按，广泛应用于石油、化工、水处理、水利、钢铁、煤矿、电力以及食品加工等行业，适用酸、碱、盐、防腐、高温、防爆等各种领域。
本仪器可通过4~20mA或RS485（Modbus协议）连接到各种DCS系统中，为工业的自动化运行，提供实时的液位数据。
二、GKW-600D超声波液位差计具有如下特点：
稳定可靠
我们在电路设计时从电源部分起就选用高质量的模块、关键元器件的采购选择高稳定可靠的器件，完全可以直接替代国外进口仪表。
精度高
我公司拥有的声波智能专利技术，使超声波液位差计的精度大大提高，液位精度达到±0.3％，能够抗各种干扰波。
故障率低、易安装、易维护
本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
多种防护
仪表的防护等级达到IP65；所有的输入、输出线均具有防雷、防短路的保护功能。
三、技术指标及选型代码
测量范围：0～15m
盲 区：0.25m～0.6m
测距精度：0.2%
测距分辨率：1mm
压 力：常压
仪表显示：自带LCD显示液位和液位差值
模拟输出：2路4～20mA
数字输出：RS485、Modbus协议或定制协议
供电电压：DC24V/AC220V，防雷装置内置
环境温度：－20℃ ～ ＋60℃
防护等级：IP65
四、GKW-600D超声波液位差计注意：
1）BA－5专用电缆的长度应（分体机专用）≤50米。
2）超声波液位仪到控制室的距离应 ≤1200米。
3）给DC24V电源上电前后，请仔细检查电源的极性，注意不要接反。
4）仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压不低于21V。
5）4～20mA输出线的最大负载应小于500欧姆。
4-1仪表安装方式：
仪表安装：在需安装仪表的地方固定L型支架，用螺丝将液位仪固定在支架上。
换能器（探头）安装：
1、探头上是四分或六分外螺纹，可和PVC管或铁管直接连接。
2、也可将法兰固定在板或支架上，然后将探头固定在法兰上。
4-2 仪表安装原则：
1）换能器发射面到最低液位的距离，应小于选购仪表的量程。
2）换能器发射面到最高液位的距离，应大于选购仪表的盲区。
3）换能器的发射面应该与液体表面保持平行。
4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波 动的位置。
5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。
6）若换能器发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。
4-3安装注意事项：
1）仪表外壳最好与大地可靠相连。
2）电线、电缆保护管，要注意防止积水过多。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，最好在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，最好在液位仪周围加设防高、低温装置。
