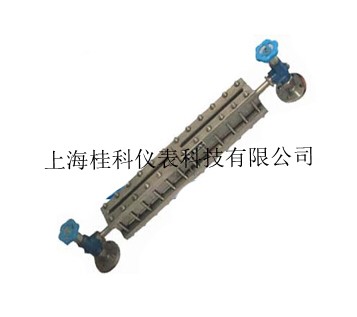

HG5玻璃板液位计概述：

   HG5玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG5型玻璃板液位计是按原化工部HG5-1364～1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。



一、结构原理：

 　仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。

 　仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。

 　在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。

　 根据连通器原理，将容器内介质液体引至外部玻璃板液位计内，通过透明玻璃直接显示容器内液位实际高度。仪表阀杆密封填料采用柔性石墨压环，密封性能可靠。



三、技术指标:　　

1.测量范围(安装中心聚L)：500、800、1100、1400、1700……mm。 　　

2.工作压力：4.0MPa 　　

3.工作温度：≤200℃ 　　

4.安装形式：法兰安装　

5.PN4.0　DN20.HGJ-47-91 　　

6.螺纹安装　外螺纹G3/4"(或 M27×1.5) 　　

7.材质：碳钢、不锈钢　　

8.伴热蒸汽压力：0.6MPa 　　

9.蒸汽夹套接头：G1/2"外螺纹 　　

10.钢球自封压力：0.2MPa



四、玻璃板液位计选项表：

HG5	玻璃板液位计
接液材质	C F L	碳钢 304不锈钢 316不锈钢
附加装置		1 2						普通型 带蒸汽夹套型
安装方式								D	法兰连接 DN20，25(标志法兰尺寸)
压力等级									1 2 3 4	PN 1.6 PN 4.0 PN 6.3
										PN 10以上
测量范围										-	（？）mm
