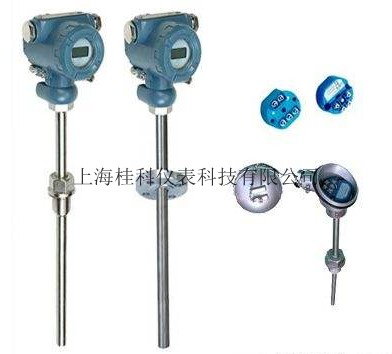

一体化温度变送器
一、应用
GK-W一体化温度变送器通常和显示仪表、记录仪表、电子计算机等配套使用，输出4～20mA。直接测量各种生产过程中的0～1800℃范围内液体、蒸汽和气体介质以及固体表面温度。
二、主要特点
●二线制输出4～20mA，抗干扰能力强；
●节省补偿导线及安装温度变送器费用；
●测量范围大；
●冷端温度自动补偿，非线性校正电路。
三、工作原理
热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4～20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
四、主要技术参数
○产品执行标准
IEC584
IEC1515
IEC751
JB/T7391-94
○测温范围及允差
●热电阻
| 型号 | 分度号 | 测温范围℃ | 精度等级 | 允许偏差 |
| WZPB | Pt100 | -200～+500 | A级 | ±（0.15+0.002|t|） |
| B级 | ±（0.30+0.005|t|） | |||
| WZCB |
Cu50 Cu100 |
-50～+100 | - | ±（0.30+0.006|t|） |
●热电偶
| 型号 | 分度号 | 允许误差与偶材等级 | |||
| I级 | II级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRNB | K |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
| WRMB | N |
±1.5℃ ±0.004│t│ |
-40～+375 375～1000 |
±2.5℃ ±0.0075│t│ |
-40～+333 333～1200 |
| WREB | E |
±1.5℃ ±0.004│t│ |
-40～+375 375～800 |
±1.5℃ ±0.004│t│ |
-40～+333 333～900 |
| WRFB | J |
±1.5℃ ±0.004│t│ |
-40～+375 375～750 |
±1.5℃ ±0.004│t│ |
-40～+333 333～750 |
| WRCB | T |
±1.5℃ ±0.004│t│ |
-40-～+125 125～350 |
±1℃ ±0.0075│t│ |
-40～+333 133～350 |
| WRPB | S |
±1℃ ±[1+0.003（t-1100）] |
0～+1100 1100～1600 |
±2.5℃ ±0.0025│t│ |
0～600 600～1600 |
○输出信号：4～20mA，负载电阻250Ω，传输导线电阻100Ω
○输出方法：二线制
○允差等级：0.1；0.2；0.5
○供电电源：24V.DC±10%
○防护等级：IP65
绝缘电阻
仪表输出接线端子与外壳之间的绝缘电阻应不小于50Ω
热响应时间
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间，通常以τ0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响时间；
当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间。
基本误差
仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
工作环境
五、型号命名方法| 安装场所等级 | 温度℃ | 相对湿度% | 大气压KPa |
| Cx1 | -25～+55 | 5～95 | 86～106 |
| Cx2 | -25～+70 | ||
| Cx3 | -40～+80 |
| W | 温度仪表 | ||||||||||
| 类别 | |||||||||||
| R | 热电偶 | ||||||||||
| Z | 热电阻 | ||||||||||
| 感温元件材料 分度号 | |||||||||||
| M | 镍铬硅-镍硅 N | ||||||||||
| N | 镍铬-镍硅 K | ||||||||||
| E | 镍铬-铜镍 E | ||||||||||
| F | 铁-铜镍 J | ||||||||||
| C | 铜-铜镍 T | ||||||||||
| P | 铂铑10-铂 S | ||||||||||
| Q | 铂铑13-铂 R | ||||||||||
| R | 铂铑30-铂6 B | ||||||||||
| P | 铂 Pt100 | ||||||||||
| C | 铜 Cu50 | ||||||||||
| B | 温度变送器 | ||||||||||
| 安装固定形式 | |||||||||||
| 1 | 无固定装置 | ||||||||||
| 2 | 固定螺纹 | ||||||||||
| 3 | 活动法兰 | ||||||||||
| 4 | 固定法兰 | ||||||||||
| 5 | 活络管接头式 | ||||||||||
| 6 | 固定螺纹锥形式 | ||||||||||
| 接线盒形式 | |||||||||||
| 2 | 防喷式 | ||||||||||
| 3 | 防水式 | ||||||||||
| 4 | 防爆式 | ||||||||||
| 保护管直径 | |||||||||||
| 0 | Φ16 | ||||||||||
| 1 | Φ12 | ||||||||||
| 2 | Φ16高铝质管 | ||||||||||
| 3 | Φ20高铝质管 | ||||||||||
| 工作端形式 | |||||||||||
| G | 变截面（可缺省） | ||||||||||
| 显示方式 | |||||||||||
| N | 不带表头显示（可缺省） | ||||||||||
| S | 数字显示（LCD液晶显示） | ||||||||||
| GK-W | Z | P | B | － | 2 | 4 | 0 | G | N | ||
选型须知
1）型号
2）分度号
3）热电偶（阻）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度
例A：带温度变送器热电阻，PT100型，防水接线盒，固定螺纹M27×2，保护管316L，长度450mm，插入深度300mm。GK-WZPB-230GN，L=450×300，保护管316L，螺纹M27×2。
