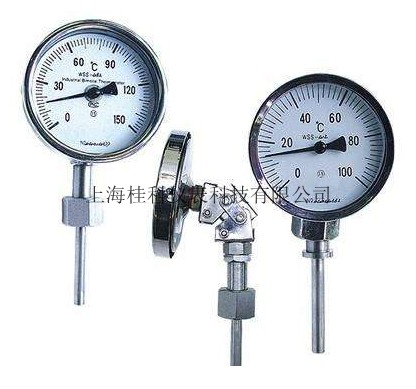

双金属温度计
一、产品概述：
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
二、产品特点：
1.现场显示温度，直观方便。
2.安全可靠，使用寿命长。
3.多种结构形式，可满足不同要求。
三、工作原理：
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热点势所应的温度值。
四、技术参数：
1.执行标准：JB/T8803-1998 GB3836-83；
2.标度盘公称直径：60，100，150；
3.精度等级：1.5级；1.0级（特殊要求定制产品；例如制药行业）
4.热响应时间：≤40S；
5.防护等级：IP55；
6.角度调整误差：角度调整误差应不超过其量程的1.0%；
7.回差：双金属温度计回差应不大于基本误差限的绝对值；
8.重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2。
四、双金属温度计选型表：
| 型号 | 说明 | ||||||||
| W | 代号 | 温度仪表 | |||||||
| S | 金属膨胀式 | ||||||||
| S | 感温元件双金属片 | ||||||||
| 3 | 表壳公称直径 | 60 | |||||||
| 4 | 100 | ||||||||
| 5 | 150 | ||||||||
| 0 | 轴向(直型) | ||||||||
| 1 | 径向(角型) | ||||||||
| 2 | 位置特征 | 135°向(钝角型) | |||||||
| 8 | 万向(可调角型) | ||||||||
| 0 | 无固定装置 | ||||||||
| 1 | 可动外螺纹 | ||||||||
| 2 | 安装固定形式 | 可动内螺纹 | |||||||
| 3 | 固定螺纹 | ||||||||
| 4 | 固定法兰 | ||||||||
| 5 | 卡套螺纹 | ||||||||
| 6 | 卡套法兰 | ||||||||
| 1 | 保护管材质 | 1Cr18Ni9Ti | |||||||
| 2 | 304不锈钢 | ||||||||
| 3 | 316不锈钢 | ||||||||
| 4 | 316L不锈钢 | ||||||||
| 5 | 哈氏合金C | ||||||||
| T | 温度范围 | 直接标出（℃） | |||||||
| L | 插入深度L（mm） | 直接标出（mm） | |||||||
备注：
选型须知：请提供型号、表盘直径、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型双金属温度计，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm WSS-481， 0～400℃，L=450， M27×2，1.5级
