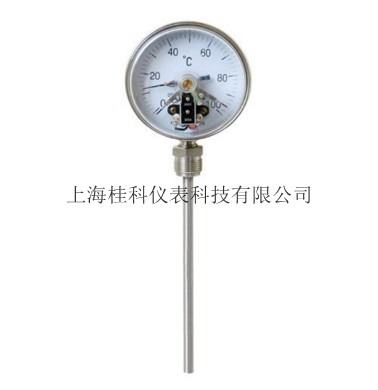

电接点双金属温度计
一、应用
GK-WSS电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。
二、主要特点
现场显示温度，直观方便；
具有自动切断电源和报警功能；
安全可靠，使用寿命长；
多种结构形式，可满足不同要求
三、工作原理
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。
四、主要技术参数
产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径： 100
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
正常工作大气条件：温度-25-+55℃相对湿度≤85﹪。
设定点误差：设定点误差应不超过基本误差限的1．5倍。
五、选型方式
|
WSS
|
双金属温度计
|
||||||||||||
| X | 电接点结构 | ||||||||||||
| 表盘公称直径 | -4/5 | Φ100/ф150 | |||||||||||
| 表盘形式 | 0 | 轴向（直型） | |||||||||||
| 1 | 径向（角型） | ||||||||||||
| 8 | 万向（可调角型） | ||||||||||||
| 安装固定形式 | 0 | 无固定装置 | |||||||||||
| 1 | 可动外螺纹 | ||||||||||||
| 2 | 可动内螺纹 | ||||||||||||
| 3 | 固定螺纹 | ||||||||||||
| 4 | 固定法兰 | ||||||||||||
| 5 | 卡套螺纹 | ||||||||||||
| 6 | 卡套法兰 | ||||||||||||
| 保护形式 | M | 上下限 | |||||||||||
| N | 双上限 | ||||||||||||
| P | 双下限 | ||||||||||||
备注：
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm
WSSX-481， 0～400℃，L=450， M27×2，1.5级
