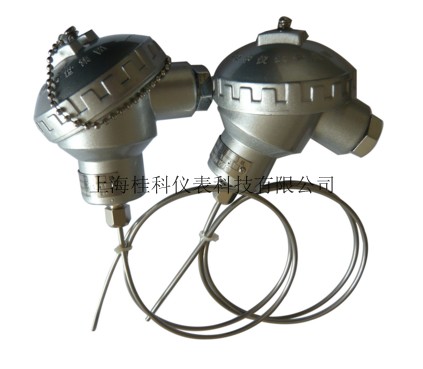

铠装热电阻
|
引线形式 |
单支式 |
双支式 |
|
套管直径 |
￠3￠4￠5￠6￠8 |
￠4￠5￠6￠8 |
|
套管材质 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
分度号 |
R（℃）Ω |
W（100℃） |
测温范围、允差 |
|
|
测温范围℃ |
允差 |
|||
|
Pt10 |
10 |
11.3850 |
-200～600 |
A级±(0.15+0.002|t|) B级±(0.30+0.005|t|) |
|
Pt100 |
100 |
-200～500 |
||
|
直径（mm） |
￠3 |
￠4 |
￠5 |
￠6 |
￠8 |
|
t0.5（秒） |
≤3 |
≤5 |
≤8 |
≤12 |
≤18 |
四、选型表
|
型号 |
代码 |
说明 |
|
WZPK |
|
铠装铂热电阻 标准型 |
|
1、铂热电阻元件（可省略） |
1（可省略） |
单支式（d=￠2～￠8mm） |
|
2 |
双支式（d=￠4～￠8mm） |
|
|
2、安装固定装置 |
1 |
无固定装置（不适用于隔爆型） |
|
2 |
固定卡套螺纹 |
|
|
3 |
可动卡套螺纹（不适用于隔爆型） |
|
|
4 |
固定卡套法兰 |
|
|
5 |
可动卡套法兰（不适用于隔爆型） |
|
|
3、接线盒形式 |
0 |
无接线盒（简易式） |
|
2 |
防溅型式 |
|
|
3 |
防水型式 |
|
|
5 |
D型防水式 |
|
|
6 |
圆插座式 |
|
|
7 |
扁接插式 |
|
|
9 |
补偿导线式 |
|
|
4、测量端型式（单支可省略） |
3 |
三线制 |
|
4 |
四线制 |
|
|
5、引线种类 |
1 |
GVV一般用 |
|
2 |
HBS耐热用 |
|
|
6、引线长度S |
|
当不标注时，S=150mm |
|
7、使用温度范围 |
|
-200～600 |
|
8、分度号 |
|
Pt10 |
|
|
Pt100 |
|
|
9、允差等级 |
A |
A级±(0.15+0.002|t|) |
|
B |
B级±(0.30+0.005|t|) |
|
|
10、总长 |
L |
mm |
|
11、插入长度/ |
|
mm |
|
12、套管直径 |
|
￠3￠4￠5￠6￠8 |
|
13、套管材质 |
A |
1Cr18Ni9Ti |
|
14、附加装置 |
|
请用户在选型时注明 |
