一、概述

   热电偶（thermocouple）是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表、记录仪表及电子调节器配套使用。.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。

   根据国家规定，我公司生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

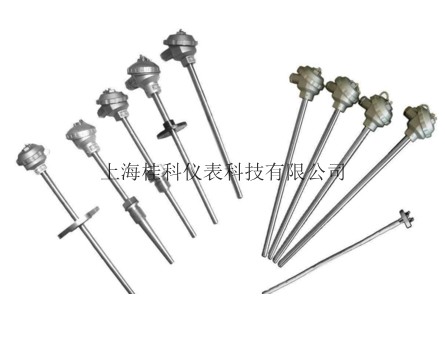

   装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

   可选型号:S、B、E、K、R、J、T七种标准化热电偶为中国统一设计型热电偶



二、产品主要特点

1、装配简单，更换方便；

2、压簧式感温元件，抗震性能好；

3、测量精度高；

4、测量范围大（－200℃～1300℃，特殊情况下－270℃～2800℃）；

5、热响应时间快；

6、机械强度高，耐压性能好；

7、耐高温可达2800度；

8、使用寿命长。



三、产品结构要求

热电偶的结构形式为了保证热电偶可靠、稳定地工作，对它的结构要求如下：

1、组成热电偶的两个热电极的焊接必须牢固；

2、两个热电极彼此之间应很好地绝缘，以防短路；

3、补偿导线与热电偶自由端的连接要方便可靠；

4、保护套管应能保证热电极与有害介质充分隔离。



四、热电偶分类

热电偶分度号	热电极材料
	正极	负极
S	铂铑 10	纯铂
R	铂铑 13	纯铂
B	铂铑 30	铂铑 6
K	镍铬	镍硅
T	纯铜	铜镍
J	铁	铜镍
N	镍铬硅	镍硅
E	镍铬	铜镍

五、热电偶选型表
