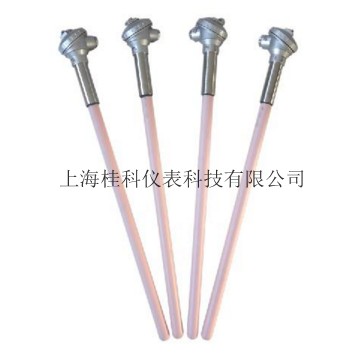

铂铑热电偶
一、概述
WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果铂铑热电偶的工作端与参比端存在有温差时，显示仪表将会批示出铂铑热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
二、应用
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
三、主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.485（可根据客户非标定制）
公称压力：常压
执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
四、型号规格
| 型号 | 分度号 | 测温范围℃ | 保护管材料 | 热响应时间 | 规格 | |
| D | L×I | |||||
| WRP-130 | S | 0～1300 | 刚玉质（高铝质） | ＜150S | Φ16 | 300×150 |
| WRP2-130 | 350×200 | |||||
| WRP-131 | ＜360S | Φ25 | 400×250 | |||
| WRP2-131 | 450×300 | |||||
| WRQ-130 | R | 0～1300 | ＜150S | Φ16 | 550×400 | |
| WRQ2-131 | 650×500 | |||||
| WRQ-130 | ＜360S | Φ25 | 900×750 | |||
| WRQ2-131 | 1150×1000 | |||||
| WRR-130 | B | 0～1600 | 刚玉质 | ＜150S | Φ16 | 1650×1500 |
| WRR-131 | 2150×2000 | |||||
| WRR2-130 | ＜360S | Φ25 | ||||
