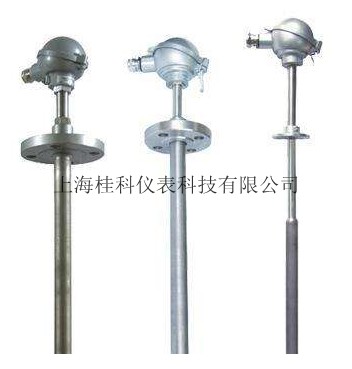

耐磨热电偶
一、产品特点：
耐磨热电偶是电厂循环流化订锅炉,沸腾锅炉,粉磨煤机造气炉和水泥厂系列窑头,窑尾,炉头罩及化工,冶炼等高温耐磨环境较为理想的高技术类专用产品,G系列博采众长,采用独特的工艺配方,在失态平衡中制作出耐磨合金该产品与普通不锈钢金属,金属陶瓷保护管,与市场上同类耐磨合金保护管相比,其使用寿命提高1-5倍.由于环境温度差,温控点过高,振动较大,鼓风机风速过高,磨损严重,造成温度测量非常困难,使用寿命很短暂,一般的耐磨合金只有10-90天就磨透损坏,烧弯,折断,造成热电偶损坏,给用户带来很大的损失和不必要的麻烦,本公司生产的G系列弥补了这个缺点.
G系列抗冲刷,耐磨热电偶经过数百厂家,每年近万次的使用,反应很好,在很多场合具有领先同行的实力,完全可以同进口产品相媲美.该耐磨热电偶具有抗振,耐磨,耐腐蚀,灵敏度高,稳定性好,准确性高,使用寿命长等优点,是目前电厂,水泥厂,化工冶炼厂等高温耐磨领域首选温度测量保护管.
二、主要技术参数
电气出口：M20×1.5，NPT1/2
耐磨头硬度：HRC60-65
防护等级：IP65
三、耐磨保护管类型及性能
|
类型 |
代号 |
性能特点 |
测量范围℃ |
外径d(mm) |
适用场合 |
|
不锈钢喷涂 |
NP |
耐磨 |
0~800 |
Φ16，Φ22 |
水泥， 煤粉， 流化床， 沸腾炉， 水泥旋窑 |
|
不锈钢加强 |
Q |
寿命延长 |
0~800 |
Φ22~Φ30 |
|
|
硬质合金 |
NH10 |
耐磨、耐高温 |
0~1100 |
Φ16~Φ34 |
|
|
高温合金 |
NH12 |
耐磨、耐腐、耐高温、强度好 |
0~1200 |
Φ20~Φ25 |
|
|
高温合金 |
NH13 |
耐磨、耐腐、耐高温、性能好 |
0~1300 |
Φ22 |
|
|
高鉻铸铁 |
G |
耐磨、耐腐、外径大 |
0~1050 |
Φ32~Φ38 |
四、型号及规格
| 型号 | 分度号 | 测温范围℃ | 公称压力 | 流速 | 规格 | |
| d | L×l | |||||
| WRN-230N | K | 0-800 | ≤100MPa | ≤100m/s | Ф16 | 300×150 |
| WRN2-230N | 350×250 | |||||
| WRE-230N | E | 0-600 | 500×350 | |||
| WRE2-230N | 550×400 | |||||
| WZP-230N | Pt100 | -200～500 | 650×500 | |||
| WZP2-230N | 900×750 | |||||
| WRN-630N | K | 0-800 | ≤30MPa | ≤80m/s | Ф15 | 1050×900 |
| WRN2-630N | 1150×1000 | |||||
| WRE-630N | E | 0-600 | 1250×1100 | |||
| WRE2-630N | 1350×1200 | |||||
五、耐磨热电偶选型型谱
| WR | 热电偶 | |||||
| 感温元件 | ||||||
| N | 镍铬镍硅 K | |||||
| E | 镍铬铜镍 E | |||||
| 连接形式 | ||||||
| 2 | 固定螺纹 | |||||
| 3 | 活动法兰 | |||||
| 4 | 固定法兰 | |||||
| 6 | 固定螺纹锥形保护管 | |||||
| 接线盒形式 | ||||||
| 2 | 防喷式 | |||||
| 3 | 防水式 | |||||
| 保护管直径 | ||||||
| 0 | 16 | |||||
| 1 | 12 | |||||
| Φ18、Φ20 | 客户定制 | |||||
| Φ22、Φ25 | ||||||
| T | Φ28、Φ32 | |||||
| 耐磨标示 | NM | |||||
| 耐磨头材质 | ||||||
| -SN | 水泥厂专用 | |||||
| -DC | 电厂专用 | |||||
| -LM | 等离子喷涂 | |||||
| -CM | 高鉻铸铁 | |||||
| -KM | K氏合金 | |||||
| 特殊材质 | ||||||
| 使用场合 | 客户在订购耐磨热电偶时一定要确定其使用工矿场合，使用温度，便于厂家对耐磨头材质的正确选择 | |||||
