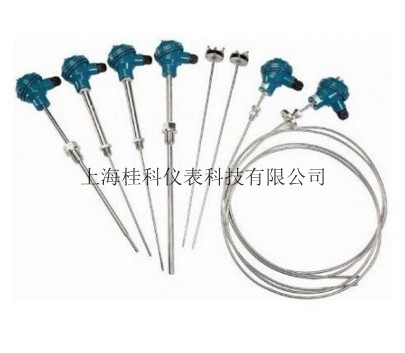

铠装热电偶
一、产品概述
铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，是测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以用装配式热电偶的感温元件。铠装热电偶可以直接测量各种生产过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
二、主要技术指标
铠装热电偶特点
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
三、铠装热电偶工作原理
电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
四、铠装热电偶主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
五、铠装热电偶测量范围及允差
五、铠装热电偶测量范围及允差
| 型号 | 分度号 | 允差等级 | |||
| I | II | ||||
| 允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
| WRNK | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WRMK | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
| ±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
| WREK | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
| WRFK | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
| ±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
| WRCK | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
| ±0.004ltl | 125~350 | ±0.0075ltl | 133~1000 | ||
| WRPK | S | ±1°C | 0~+1100 | ±2.5°C | 0~600 |
| ±[0.003(t-1100)] | 1100~1600 | ±0.0025ltl | 600~1600 | ||
六、偶丝直径和材质
| 偶丝形式 | 单支式 | 双支式 | |
| 套管直径 | Ф2Ф3 Ф4 Ф5 Ф6 Ф8 | Ф3Ф4 Ф5 Ф6 Ф8 | |
| 套管材质 | E﹑J﹑T | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
| K﹑N | 1Cr18Ni9Ti GH3030 | 1Cr18Ni9Ti GH3030 | |
| S | GH3039 | GH3039 | |
七、铠装热电偶推荐使用温度
| 品 种 | 套管材料 | 外 径 | 使用温度（°Ｃ） | |
| 长期使用 | 短期使用 | |||
| 镍铬-镍硅 | 1Cr18Ni9Ti | 2 | 600 | 700 |
| 3.0，4.0，5.0，6.0，8.0 | 800 | 900 | ||
| GH3030 | 2.0，3.0 | 800 | 900 | |
| 4.0，5.0 | 900 | 1000 | ||
| 6.0，8.0 | 1000 | 1100 | ||
| 镍铬硅-镍硅 | 1Cr18Ni9Ti | 2 | 600 | 700 |
| 3.0,4.0,5.0,6.0,8.0 | 800 | 900 | ||
| GH3030 | 2.0,3.0 | 900 | 1000 | |
| 4.0,5.0 | 1000 | 1100 | ||
| 6.0,8.0 | 1100 | 1200 | ||
| GH3039 | 2.0,3.0,4.0 | 1000 | 1100 | |
| 5.0,6.0,8.0 | 1100 | 1200 | ||
| 镍铬-铜镍 | 1Cr18Ni9Ti | 2 | 500 | 600 |
| 3.0,4.0,5.0 | 600 | 700 | ||
| 6.0,8.0 | 700 | 800 | ||
| 铁-铜镍 | 1Cr18Ni9Ti | 2 | 400 | 500 |
| 3.0,4.0,5.0 | 500 | 600 | ||
| 6.0,8.0 | 600 | 750 | ||
| 铜-铜镍 | 1Cr18Ni9Ti | 2.0,3.0,4.0,5.0 | 250 | 300 |
| 6.0,8.0 | 300 | 350 | ||
| 铂铑10-铂 | GH3039 | 2.0,3.0,4.0 | 1000 | 1100 |
| 5.0,6.0,8.0 | 1100 | 1200 | ||
八、铠装热电偶选型表
| 型号 | 说明 | |||||||||
| W | 温度仪表 | |||||||||
| R | 热电偶 | |||||||||
| P | 感温元件材料 | P铂铑10-铂 | ||||||||
| M | 镍铬硅—镍硅 | |||||||||
| N | 镍铬—镍硅 | |||||||||
| E | 镍铬—铜镍 | |||||||||
| C | 铜—铜镍 | |||||||||
| F | 铁—铜镍 | |||||||||
| K | 铠装式 | |||||||||
| 无 | 偶丝对数 | 单支 | ||||||||
| 2 | 双支 | |||||||||
| 1 | 安装固定形式 | 无固定装置 | ||||||||
| 2 | 固定卡套螺纹 | |||||||||
| 3 | 活动卡套螺纹 | |||||||||
| 4 | 固定卡套法兰 | |||||||||
| 5 | 活动卡套法兰 | |||||||||
| 2 | 接线盒形式 | 防喷式 | ||||||||
| 3 | 防水式 | |||||||||
| 6 | 圆接插式 | |||||||||
| 7 | 扁接插式 | |||||||||
| 8 | 手柄式 | |||||||||
| 9 | 补偿导线式 | |||||||||
| 1 | 工作端形式 | 绝缘式 | ||||||||
| M | 附加装 | 接触块式 | ||||||||
| G | 置形式 | 包箍式 | ||||||||
