一、产品概述

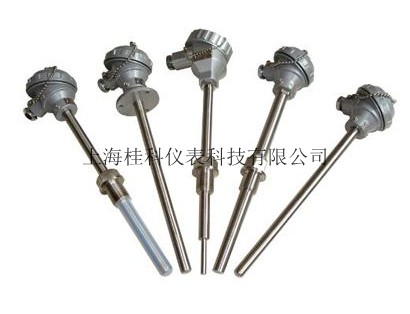

  K型热电偶作为一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。K型热电偶可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。

  K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

  K型热电偶是目前用量最大的廉金属热电偶，其用量为其他热电偶的总和。K型热电偶丝直径一般为1.2mm～4.0mm。

  正极（KP）的名义化学成分为：Ni：Cr=90:10，负极（KN）的名义化学成分为：Ni:Si=97：3，其使用温度为-200℃~1100℃。

  K型热电偶具有线性度好，热电动势较大，灵敏度高，稳定性和均匀性较好，抗氧化性能强，价格便宜等优点，能用于氧化性惰性气氛中广泛为用户所采用。

K型热电偶不能直接在高温下用于硫，还原性或还原，氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛。



二、产品特点

  简介检出(测温)元件热电偶是工业上最常用的温度检测元件之一。必须配二次仪表，其优点是：

①测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。

②测量范围广。常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

③构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

2根据温度测量范围及精度，选用相应分度号的热电偶

  使用温度在1300~1800℃，要求精度又比较高时，一般选用B型热电偶；要求精度不高，气氛又允许可用钨铼热电偶，高于1800℃一般选用钨铼热电偶；使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶；在1000℃以下一般用K型热电偶和N型热电偶，低于400℃一般用E型热电偶；250℃下以及负温测量一般用T型电偶，在低温时T型热电偶稳定而且精度高。



三、选型表

W	R				规格		内容
		N	-				镍铬-镍硅 K
		K					镍铬-铜镍 （镍铬-康铜）E
				1	安装固定形式		无固定式装置式
				2			固定螺纹式
				3			活动式法兰
				4			固定法兰式
				5			活动法兰角尺形式
				6			固定螺纹锥形保护管式
					2	接线盒形式	防溅式
					3		防水式
					4		隔爆式
						0	16mm保护管
						1	25mm保护管
						2	16mm高铝质管
						3	20mm高铝质管
						设计序号
W	R	□	-	□	□	□

四、热电偶安装注意点

(1)热电偶应尽量垂直装在水平或垂直管道上，安装时应有保护套管，以方便检修和更换。

(2)热电偶的冷端应处在同一环境温度下，应使用同型号的补偿导线，且正负要接对。

(3)测量管道内温度时，元件长度应在管道中心线上(即保护管插入深度应为管径的一半)。

(4)温度动圈表安装时，开孔尺寸要合适，安装要美观大方。

(5)高温区使用耐高温电缆或耐高温补偿线。

(6)要根据不同的温度选择不同的测量元件。一般测量温度大于100℃时，应选择热电偶，小于100℃时选择热电阻。

(7)接线要合理美观，表针指示要正确。
